Modułowy odbiornik nasłuchowy na pasma 80m i 40m Dosia - Wzmacniacz audio, AVT3194

Modułowy odbiornik nasłuchowy na pasma 80m i 40m Dosia - Wzmacniacz audio, AVT3194

Modułowy odbiornik nasłuchowy DOSIA, jest konstrukcją rozwojową, tworzącą niepowtarzalną okazję zarówno do tego, by poznać różne techniki przetwarzania sygnałów (nie tylko radiowych), jak i skonstruować własne urządzenie odbiorcze.

Projekt został pomyślany tak, by jego poszczególne moduły mogły zostać wykorzystane także w innych, całkowicie niezależnych konstrukcjach odbiorczych.

  • budowa modułowa – moduły montowane na płycie bazowej
  • moduły o znormalizowanych wymiarach płytki 50x50mm
  • pokrycie pasm amatorskich 40 i 80 m
  • zasilanie 12 V DC/1 A.

Projekt AVT 3194 EP 09/17 i EP 10/17


Kity bezpośrednio powiązane z odbiornikiem nasłuchowym DOSIA:

  • AVT3190 - Filtry wejściowe w.cz. 40 m/80 m
  • AVT3191 - Mieszacz z amplifiltrami CW/SSB
  • AVT3192 - Moduł podstawy
  • AVT3193 - Zasilacz +9V/+5V
  • AVT3194 - Wzmacniacz audio
  • AVT3196 - Wzmacniacz z ARW
  • AVT3195 - Moduł VFO
  • AVT3197 - Miernik poziomu sygnału s-meter

AVT3194 - Wzmacniacz audio

Wzmacniacz oparto o popularny układ scalony wzmacniacza stereofonicznego TDA2822M, który przy zasilaniu +9 V jest w stanie oddać około 300 mW na kanał przy obciążeniu 32 V lub nawet 1 W przy 8 V (częstotliwość f=1 kHz, zniekształcenia THD=10%). Aplikację wzmacniacza wykonano zgodnie z notą aplikacyjną producenta z tą jednak różnicą, że zwarto oba wejścia stereofoniczne, aby na obu wyjściach uzyskać takie same sygnały o jak najbardziej zbliżonych poziomach.

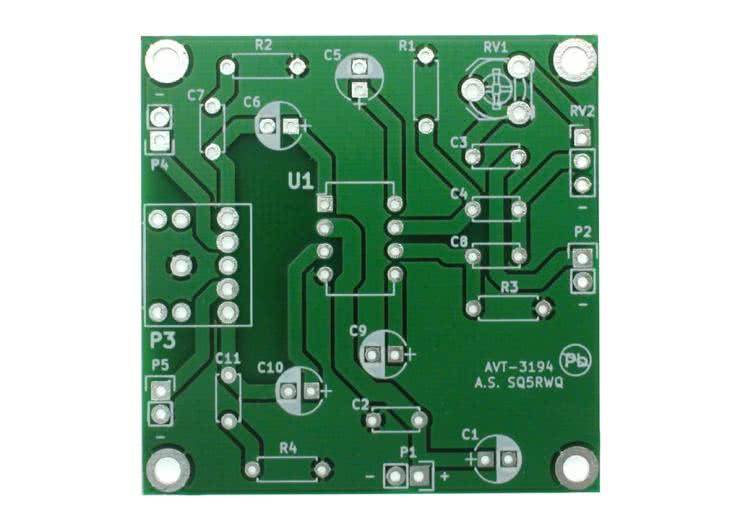

Wymiary płytki: 50x50mm
