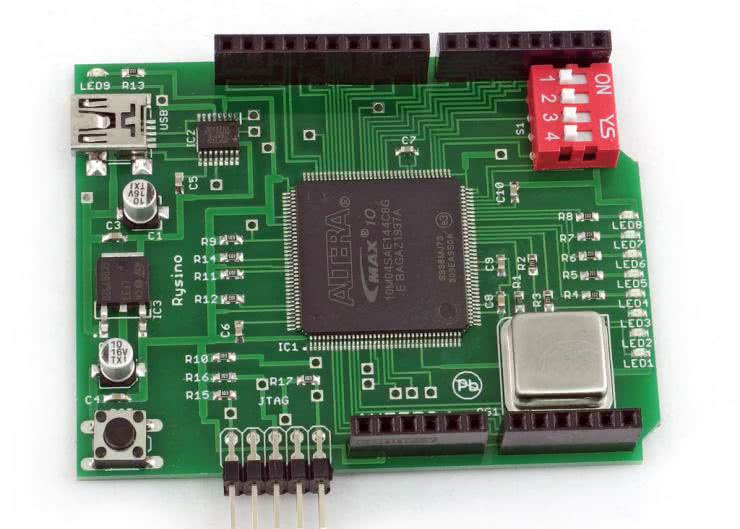

Rysino - płytka ewaluacyjna z FPGA Intel MAX10, AVT5726

Rysino - płytka ewaluacyjna z FPGA Intel MAX10, AVT5726

Minimalistyczna płytka ewaluacyjna do prototypowania własnych projektów opartych na FPGA z rodziny Intel MAX10. Doskonale sprawdzi się jako baza do tworzenia własnych konstrukcji bazujących na tym ciekawym układzie.

Wybrane parametry:
• zastosowany układ FPGA to 10M04SAE144C8G z rodziny Intel MAX10,
• układ FPGA wyposażony w cztery tysiące elementów logicznych LE,
• pamięć RAM o rozmiarze 189 Kb pamięci (w 21 blokach po 9 Kb),
• 1248 Kb pamięci Flash dzielonej pomiędzy bitstream oraz aplikację użytkownika,
• programowanie poprzez interfejs JTAG przy użyciu, np. programatora USB Blaster,
• wbudowany konwerter USB-UART,
• zasilanie poprzez złącze miniUSB

Projekt AVT 5726 EP 11/19
