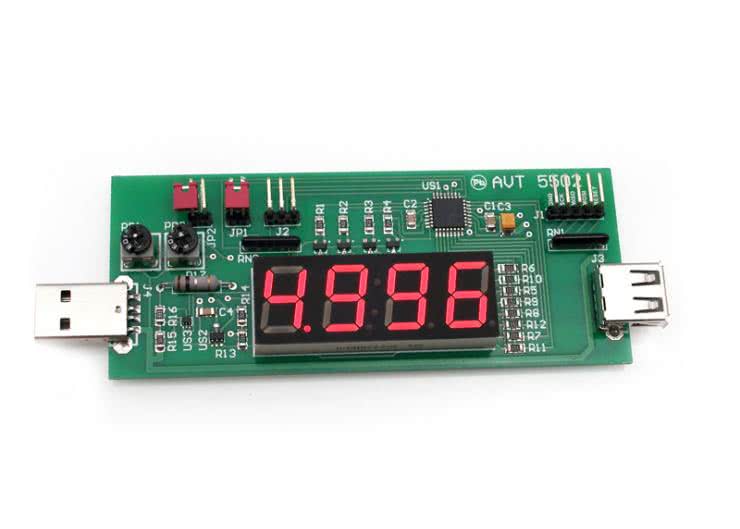

Coraz więcej urządzeń elektronicznych jest zasilanych z interfejsu USB urządzenia (zwykle komputera) hosta. W związku z tym, że jest to interfejs przeznaczony do użytku masowego, to musi mieć bezpieczne złącza, uniemożliwiające zwarcie pomiędzy liniami interfejsu lub linią zasilającą, a masą. Dlatego też dołączenie woltomierza i amperomierza do złącza jest bardzo trudne – pomiar bez użycia specjalnych adapterów jest wręcz niemożliwy. Prezentowane urządzenie jest w stanie w wygodnej formie podać wartość poboru prądu i napięcia dostępnego na linii zasilającej bez zakłócania transmisji danych.

Wybrane parametry:

• wyświetlacz LED 4 cyfry
• zakres napięcia mierzonego: 0…5.5V (z rozdzielczością 1 mV)
• zakres prądu mierzonego: 0…2.5A  (z rozdzielczością 1 mA)
• częstotliwość odświeżania: 1Hz
• uśrednianie wyniku pomiaru z  5 próbek pobranych w odstępie 100 ms
• rezystancja bocznika: 0.1V
• kalibrowanie za pomocą potencjometrów nastawnych
• interfejs UART zgodny z poziomami TTL
• wymiary płytki 110x45mm

Projekt AVT 5502 EP 05/15
