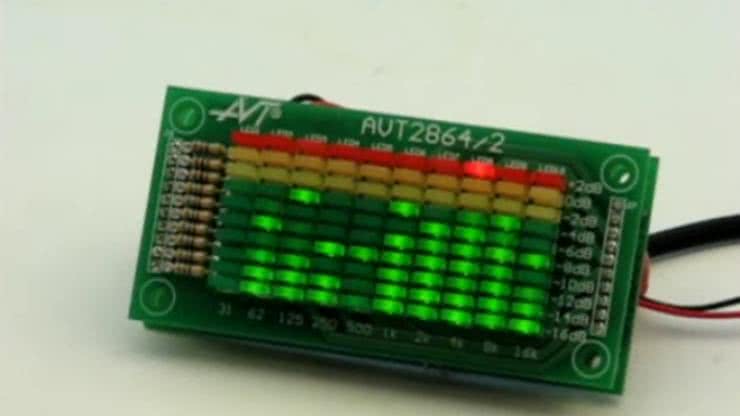

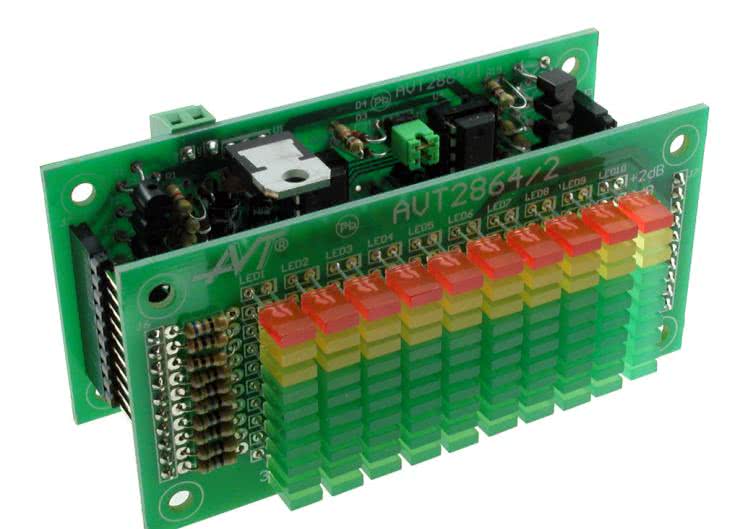

Układ służący do analizowania i wyświetlania widma sygnału audio, bardzo często stosowany (i spotykany) w torach audio sprzętu audiofilskiego z tzw. wysokiej półki. W kicie zastosowano, oprócz części analogowej, cyfrową obróbkę sygnału, czyli DSP. ‘Sercem’ analizatora jest procesor ATMega8. Zawarty w jego strukturze przetwornik A/C służy odpowiedniej zamianie sygnału analogowego na cyfrowy a ten kierowany jest do wyświetlacza zrealizowanego z szeregów diod LED. Filtry, dzięki którym zapalają się odpowiednie ‘słupki’ zrealizowano na drodze programowej. Uprościło to znacznie konstrukcję analizatora sprawiając, że o jego zbudowanie i uruchomienie może pokusić się nawet średnio zaawansowany elektronik.

Wybrane parametry:

  • monofoniczny analizator widma - 1 kanał
  • widmo sygnału przedstawione na 10-słupkowym wyświetlaczu
  • częstotliwości środkowe filtrów: 31Hz, 62Hz, 125Hz, 250Hz, 500Hz, 1kHz, 2kHz, 4kHz, 8kHz i 16kHz
  • amplitudy sygnału powodujące zaświecenie kolejnych diod w słupku: od -16dB do +2dB z krokiem 2dB
  • wskazanie 0dB odpowiada sygnałowi wejściowemu o amplitudzie 0,2V
  • praca w trybie wyświetlania słupków lub punktów
  • tryb pokazywania maksymalnej wartości amplitudy
  • prezentowanie widma na polu z wielokolorowych diod LED (100 szt)
  • zasilanie 12Vdc
  • wymiary płytek: płytka LED 96x45mm, płyta główna 96x45mm

Projekt AVT 2864 EdW 05/08
