Spectrum - prosty analizator widma sygnału akustycznego, AVT5712

Spectrum - prosty analizator widma sygnału akustycznego, AVT5712

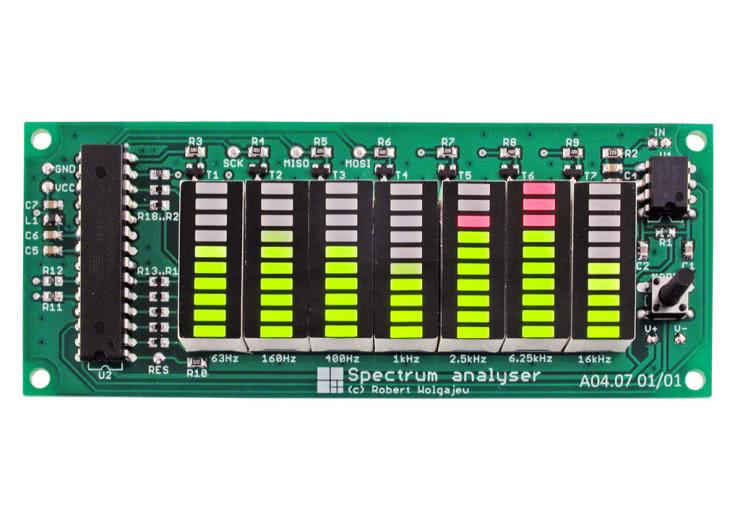

Projekt prostego analizatora widma sygnału akustycznego pod postacią projektu Spectrum, który w swojej implementacji łączy zalety sprzętowej i programowej realizacji oczekiwanej funkcjonalności. Sprzętowej, gdyż w budowie urządzenia wykorzystano bardzo ciekawy układ analizatora widma pod postacią układu MSGEQ7, który integruje w sobie 7 filtrów pasmowo-przepustowych o częstotliwościach środkowych 63 Hz, 160 Hz, 400 Hz, 1 kHz, 2,5 kHz, 6,25 kHz oraz 16 kHz, 7 detektorów wartości szczytowej oraz analogowy multiplekser wyjściowy.

Wybrane parametry:

• liczba wyświetlanych pasm częstotliwości: 7
• częstotliwości środkowe pasm: 63 Hz, 160 Hz, 400 Hz, 1 kHz, 2.5 kHz, 6.25 kHz oraz 16 kHz;
• liczba sposobów prezentacji widma sygnału: 5
• maksymalna amplituda analogowego sygnału wejściowego: 5V
• zasilanie: 5 VDC, 200 mA

Projekt AVT 5712 EP 09/19
