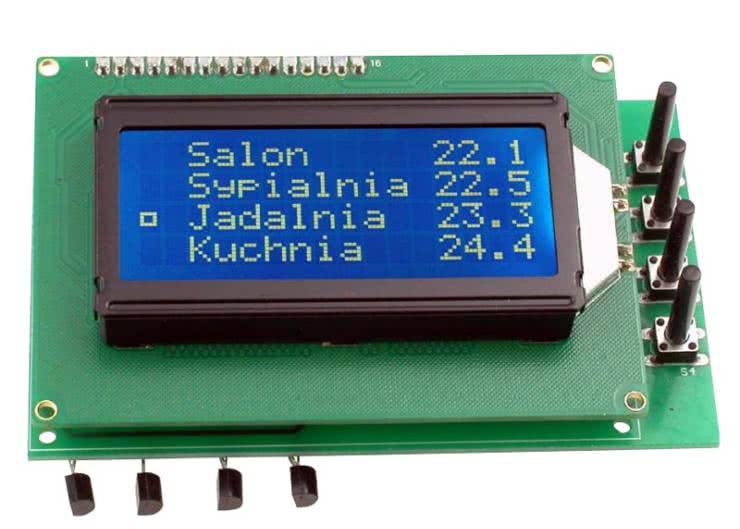

4-kanałowy termostat z alarmem, AVT5589

4-kanałowy termostat z alarmem, AVT5589

Układ służy do utrzymywania oraz monitorowania temperatury w czterech punktach. Dzięki temu, że temperatura załączenia i wyłączenia przekaźników jest ustawiana niezależnie, uzyskano praktycznie nieograniczoną możliwość aplikacji. Termostat może pracować zarówno w trybie grzania jak i chłodzenia z niemal dowolną szerokością pętli histerezy. Dodatkowo, użytkownik ma możliwość ustawienia oddzielnie dla każdego czujnika temperatury alarmowej, której przekroczenie będzie sygnalizowane brzęczykiem.

Aby jeszcze bardziej uatrakcyjnić funkcjonalność termostatu, użytkownik ma możliwość przypisania indywidualnej nazwy dla każdego z czterech punktów pomiarowych.

Wybrane parametry:

  • 4 kanały pomiarowe
  • zakres pomiaru i regulacji temperatury: -55°C...+125°C z krokiem 0.1°C
  • 4 niezależne wyjścia sterujące
  • obciążalność styków przekaźników: 4×1 A/230 V AC
  • niezależne ustawiana temperatura załączenia i wyłączenia każdego przekaźnika
  • niezależne ustawiana temperatura alarmowa dla każdego z 4 kanałów
  • praca z czujnikami DS18B20
  • nie wymaga kalibracji
  • pole odczytowe: wyświetlacz LCD 4×16
  • zasilanie: 9...16 V DC/0.2 A
  • dwustronna płytka drukowana o wymiarach 100×62mm

Projekt AVT 5589 EP 06/17
