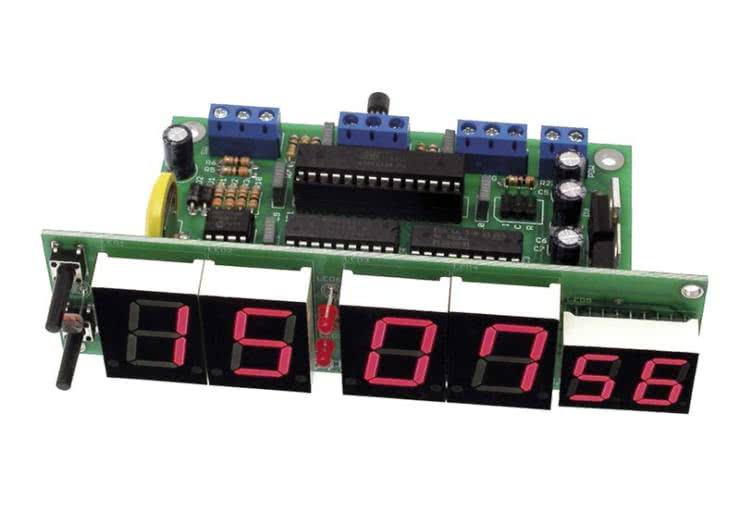

Zegar z wyświetlaczem 20mm ustawiany za pomocą GPS, AVT5522/1

Zegar z wyświetlaczem 20mm ustawiany za pomocą GPS, AVT5522/1

Zwykle zadaniem zegara jest jak najdokładniejsze wskazywanie bieżącej godziny. Najlepiej, aby – używając terminu zegarmistrzowskiego – chód zegara był jak najdokładniejszy, ponieważ to zegar ma nam wskazywać godzinę, a nie my jemu poprzez korygowanie wskazań. Ale nawet, jeśli zegar jest dokładny, to i tak wymaga korekty ze względu na czas letni, zimowy, a gdy ma wbudowany kalendarz, to należy uwzględnić lata przestępne. Popularną metodą synchronizacji czasu jest zastosowanie odbiornika DCF77. Jest to system sprawdzony, ale podatny na zakłócenia, a ponadto widok odbiornika DCF z dużą anteną ferrytową przywodzi na myśl stary radioodbiornik i współcześnie raczej zniechęca. Opisywany zegar bazuje na rozwiązaniu dużo bardziej nowoczesnym, jako wzorzec czasu wykorzystując system GPS, dzięki czemu można powiedzieć, że ma „kosmiczną dokładność”. Doskonały zegar do zainstalowania w różnych miejscach publicznych: poczekalniach dworcowych, na budynkach użyteczności publicznej, szkołach itp.

Układ pomimo, że jest przeznaczony do stałej współpracy z odbiornikiem GPS (np: MARS600-MINI), może także pracować jako zwykły zegar synchronizowany kwarcem.

Wybrane parametry:

  • wyświetlanie czasu (godziny, minuty i sekundy) oraz daty
  • możliwość ustawiania czasu za pomocą odbiornika GPS
  • automatyczne zmiana na czas letni i zimowy
  • opcjonalne wyświetlanie temperatury
  • wyświetlanie godzin i minut za pomocą wyświetlacza LED 2 cm, sekund – LED 1.4 cm
  • możliwość współpracy z wyświetlaczem LED o wysokości cyfr 5.6 cm
  • zasilanie 12Vdc / 0.2A + bateryjne podtrzymanie zasilania
  • wymiary płytkek: sterownik 101x67mm; płytka wyświetlacza 125x36mm

Projekt AVT 5522 EP 09/15
