Alfanumeryczny wyświetlacz LCD, AVT538

Alfanumeryczny wyświetlacz LCD, AVT538

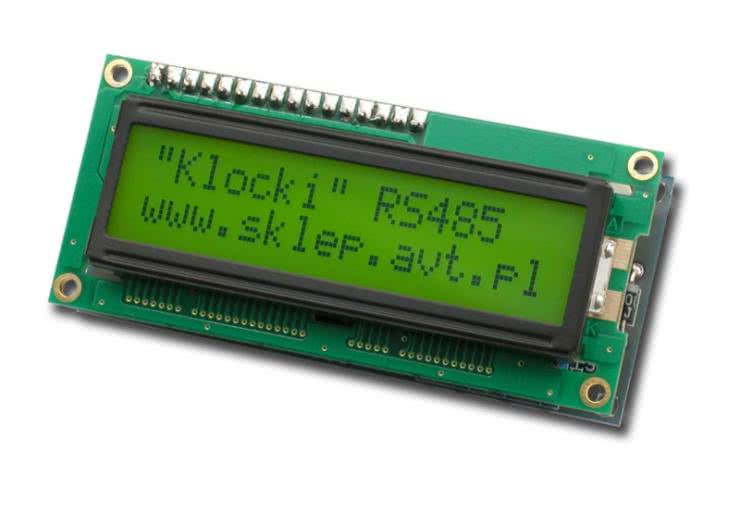

Moduł wyświetlacza LCD do serii klocków RS485

Urządzenie szczególnie polecane konstruktorom systemów mikroprocesorowych i urządzeń pomiarowych. Moduł alfanumerycznego wyświetlacza LCD o organizacji 2x16 znaków (z podświetlaniem). Sterowanie jest możliwe poprzez prosty interfejs zaprojektowany na mikrokontrolerze PIC. Układ umożliwia wyświetlenie 32 dowolnych znaków przesyłanych w kodzie ASCII poprzez magistralę RS485. Zastosowany wyświetlacz ma wbudowane diody podświetlające, których intensywność świecenia można regulować zdalnie. Moduł umożliwia komunikację dwustronną, dzięki czemu możliwy jest zapis danych i komend do procesora oraz odczyt aktualnie wyświetlanych znaków. Na wyświetlaczu można wyświetlać polskie znaki diakrytyczne.

Wybrane parametry:

  • pole odczytowe - alfanumeryczny wyświetlacz LCD 2x16 znaków
  • interfejs RS485
  • podświetlenie z możliwością regulacji jasności
  • możliwość wyświetlania ośmiu polskich znaków
  • wbudowany stabilizator
  • zasilanie 9V
  • wymiary płytki 80x35mm

Projekt AVT 538 EP 10/03
