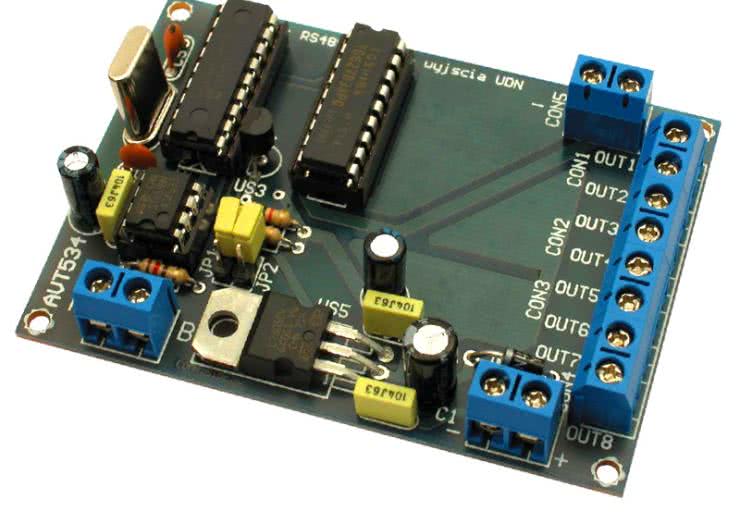

Klocki RS485 - karta wyjść cyfrowych (VCC)

Karta wyjść cyfrowych (stan aktywny VCC) posiada osiem wyjść typu otwarty emiter, co umożliwia sterownie napięciem zasilania VCC. Maksymalny prąd wyjścia wynosi 0,5 A, a napięcie załączania 50 V. Dodatkowo w układzie wyjściowym zastosowane są diody zabezpieczające, co umożliwia bezpośrednie sterownie układami indukcyjnymi, na przykład przekaźnikami. Karta umożliwia komunikację dwustronną, dzięki czemu można sprawdzić stan wszystkich wyjść.

Wybrane parametry:

  • 8 wyjść cyfrowych
  • maksymalny prąd wyjścia: 0,5A
  • współpraca z konwerterem RS232 < - > RS485 AVT530 lub AVT530/USB (USB < - > RS485) (1200, 8, N, 1)
  • współpraca z ośmioma modułami z serii 'Klocki RS485'
  • dwukierunkowa komunikacja w systemie RS485 poprzez wspólną  magistralę dwuprzewodową
  • możliwość zbudowania sieci o maksymalnej długości do 1200 m
  • zasilanie: 9...15Vdc
  • wymiary płytki 77x55mm

Projekt AVT 534 EP 06/03
