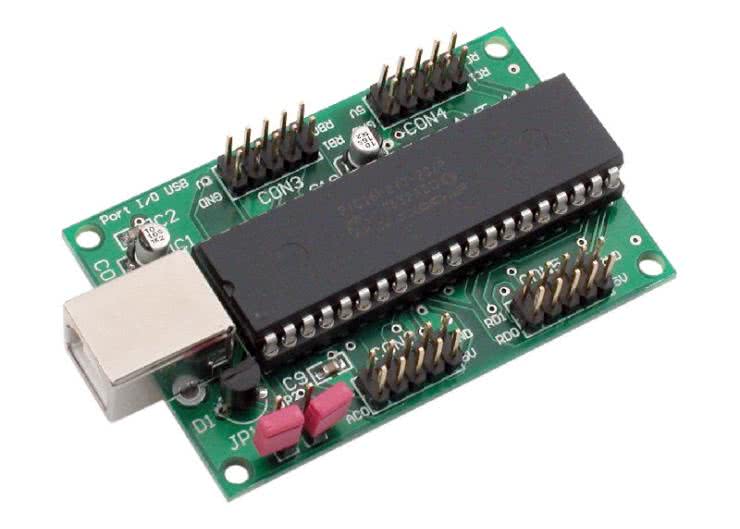

Komunikacja komputera ze światem zewnętrznym odbywa się poprzez porty. Prezentowany zestaw to moduł podłączony do złącza USB i wyposażony w szereg uniwersalnych linii wyjściowych. Można je zastosować zarówno do sterowania dowolnymi urządzeniami zewnętrznymi jak i do akwizycji sygnałów dla komputera.
W karcie zastosowano scalony konwerter USB-RS232 połączony z procesorem wyposażonym w cztery porty we/wy. Trzy z nich to linie cyfrowe (2x 8 bitów + 1x6 bitów), czwarty jest portem analogowym i skonfigurowano go jako wejście 8-kanałowego przetwornika A/C. Może on pracować samodzielnie z sygnałami wejściowymi z przedziału 0-5 V lub dla bardziej dokładnych pomiarów ze znajdującym się na płytce precyzyjnym źródłem odniesienia.
Wszystko to powoduje, że karta jest uniwersalnym uzupełnieniem każdego komputera i umożliwia znaczne rozszerzenie możliwości sterowania urządzeniami i procesami zewnętrznymi.

Wybrane parametry:

  • interfejs w standardzie USB
  • prędkość transmisji - 57600 b/s
  • 22 programowane linie we/wy
  • możliwość bezpośredniego sterowania diodami LED
  • osiem kanałów analogowych z rozdzielczością 10 bitów
  • różne formaty danych wysyłanych do komputera
  • wbudowane napięcie odniesienia dla przetwornika A/C
  • zasilanie 5 V (z portu USB)
  • wymiary płytki 64x41mm

Projekt AVT 414 EP 09/05
