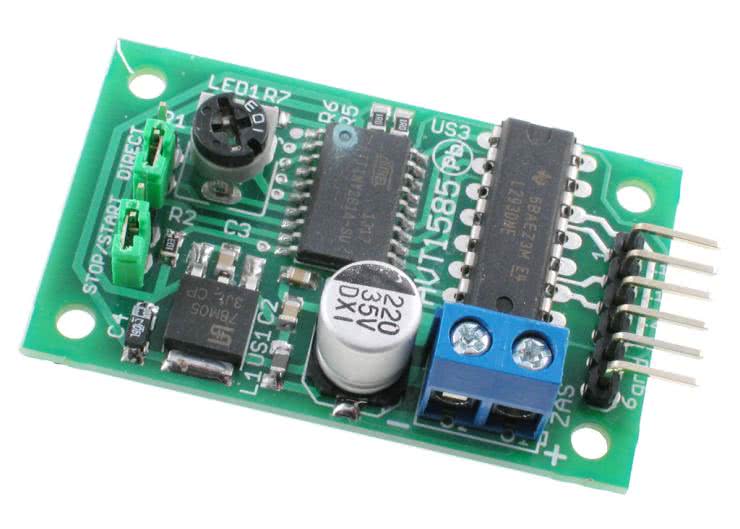

Sterownik bipolarnego silnika krokowego, AVT1585

Sterownik bipolarnego silnika krokowego, AVT1585

Prezentowany układ, oprócz prostej konstrukcji i małych wymiarów ma pewne dodatkowe ustawienia, których nie spotkamy w zwykłym sterowniku. Praca krokowa to najprostszy sposób sterowania silnika krokowego. Praca półkrokowa, to dodanie w sekwencji sterującej, stanów pośrednich. W praktyce powoduje bardziej płynną pracę silnika, ale zwiększa pobór prądu. I wreszcie wybór sposobu zatrzymania: statyczne lub dynamiczne. „Dynamiczne” tzn: na wyjściu sterownika utrzymuje się kombinacja sygnałów zasilających z momentu podania sygnału zatrzymania, czyli załączone są odpowiednie napięcia zasilające cewek silnika. W praktyce powoduje to jego zablokowanie w określonym położeniu, ale przez uzwojenia silnika przepływa prąd, co jest powodem ich nagrzewania się. Zatrzymanie statyczne powoduje odłączenie zasilania silnika w stanie zatrzymania. Tym samym jego oś obraca się swobodnie, a układ pobiera tylko niewielki prąd spoczynkowy. Urządzenie szczególnie polecane w systemach automatyki - wszędzie tam gdzie występują silniki krokowe

Wybrane parametry:

  • prąd obciążenia kanał-cewka - max 0,6A
  • do silników krokowych czteroprzewodowych
  • wbudowany potencjometr do płynnej regulacji obrotów
  • tryb pracy krokowej lub półkrokowej
  • zatrzymanie statyczne lub dynamiczne
  • wybór trybu pracy - zworki
  • zasilanie 5-24Vdc
  • wymiary płytki 50x30mm

Projekt AVT 1585 EP 08/10

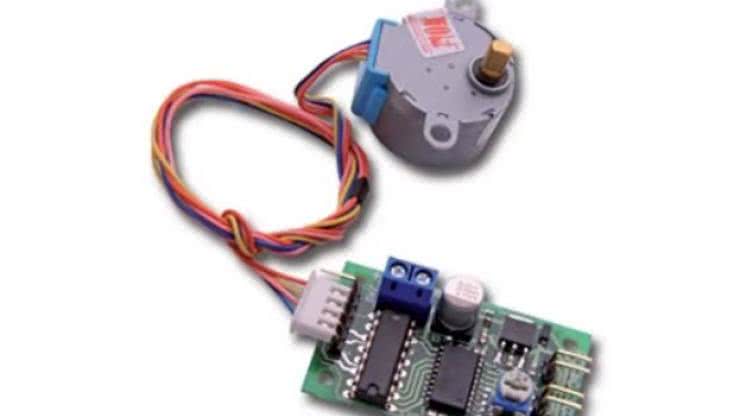

ZOBACZ WIDEO DO TEGO PROJEKTU
AVT1585 STEROWNIK SILNIKA KROKOWEGO BIPOLARNEGO
Play btn
AVT1585 STEROWNIK SILNIKA KROKOWEGO BIPOLARNEGO
