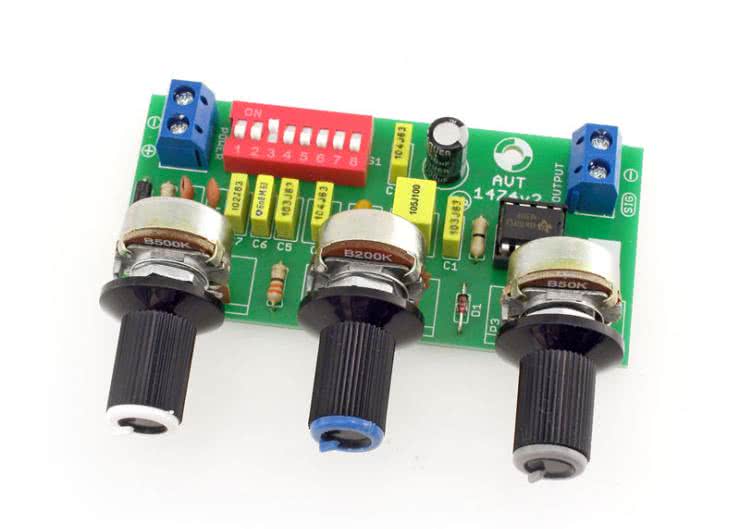

Układ generuje fale prostokątną, której częstotliwość ustalana jest w ośmiu podzakresach. ‘Sercem’ generatora jest scalony multiwibrator NE555, zastosowany w swojej podstawowej aplikacji. Dołączone do niego elementy zewnętrzne umożliwiają (oprócz zmiany częstotliwości) regulację współczynnika wypełnienia oraz poziom napięcia wyjściowego. Układ jest bardzo przydatny w pracowni każdego elektronika. Ze względu na prostotę nadaje się do zmontowania zwłaszcza początkującym hobbistom.

Wybrane parametry:

• sygnał wyjściowy – fala prostokątna 1Hz ÷ 200kHz
• regulacja częstotliwości w ośmiu podzakresach
• płynna regulacja współczynnika wypełnienia
• płynna regulacja poziomu napięcia wyjściowego
• zasilanie: 12 VDC
• wymiary płytki: 39×82 mm

Projekt AVT 1474 EP 08/08
