Wzmacniacz słuchawkowy AB 17Hz - 23kHz, AVT1024

Wzmacniacz słuchawkowy AB 17Hz - 23kHz, AVT1024

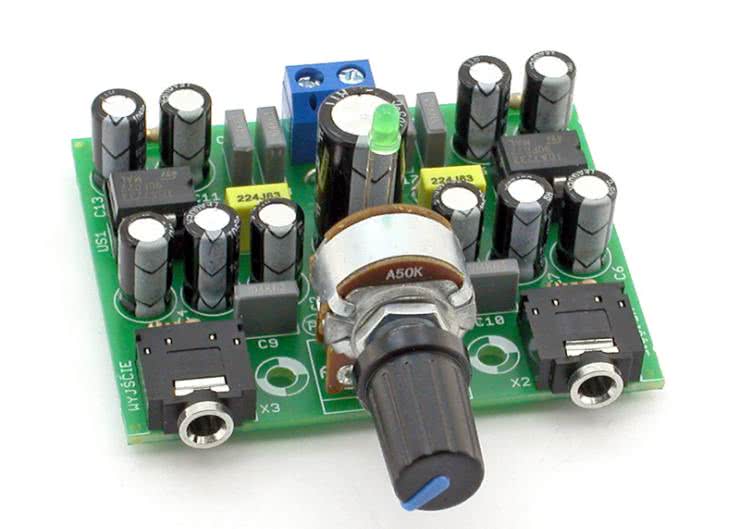

Nowa wersja wzmacniacza słuchawkowego AVT1024. O jego uniwersalności, wyjątkowej prostocie i świetnej jakości świadczy fakt, że zestaw ten jest w ofercie AVT od 1994r.

Dwukanałowa końcówka mocy opiera swą budowę na wzmacniaczach TDA7233. Do poprawnej pracy, wymagana jest minimalna ilość elementów, co czyni ten projekt bardzo prostym. Do złącza wyjściowego minijack stereo dołączamy słuchawki o impedancji większej niż 2Ω. Najlepsze wyniki osiąga się ze słuchawkami o impedancji 32Ω.

Wybrane parametry:

• klasa pracy końcówki mocy: AB
• moc wyjściowa(Rl=32Ω, Ucc=12V): 800mW
• poziom zniekształceń nieliniowych: poniżej 0,3%
• pasmo przenoszenia 17Hz ÷ 23kHz
• dopuszczalny zakres napięć zasilania: 3 ÷ 15VDC
• pobór prądu w stanie spoczynku (na kanał): ok. 6mA
• wymiary płytki 48×60mm

Projekt AVT 1024 EP 10/94 (v2 09/17)
