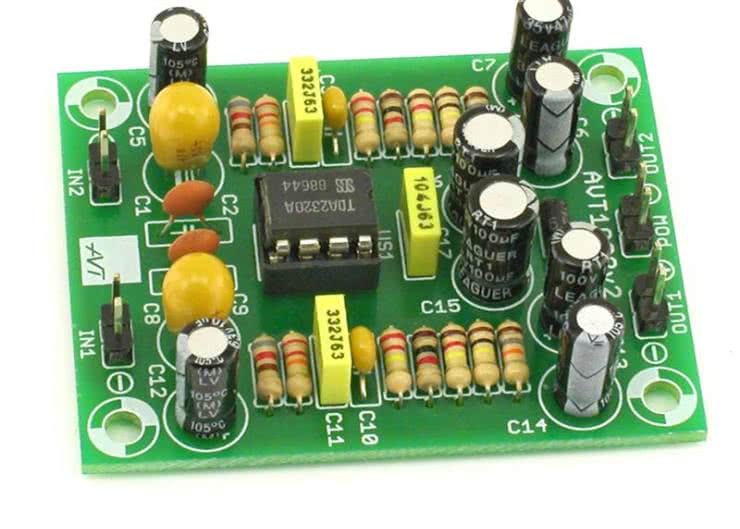

Przedwzmacniacz gramofonowy o charakterystyce RIAA, AVT1023

Przedwzmacniacz gramofonowy o charakterystyce RIAA, AVT1023

Pomimo gwałtownego rozwoju techniki cyfrowej audio, niesłabnącym powodzeniem wśród audiofili cieszą się 'czarne' płyty gramofonowe. Do ich odsłuchu potrzebny jest gramofon z wkładką MM (z ruchomym magnesem) wyposażony we wzmacniacz o charakterystyce RIAA. W kicie zastosowano nowoczesny, podwójny wzmacniacz operacyjny typu TDA2320. Jego cechą charakterystyczną jest niskoszumny stopień wejściowy, pełna kompensacja częstotliwościowa, duże wzmocnienie i blisko 100 dB separacja kanałów. Elementy w pętli ujemnego sprzężenia zwrotnego kształtują charakterystykę wzmacniacza zgodnie z normą RIAA. Urządzenie szczególnie polecane wszystkim audiofilom wykorzystującym jako źródło sygnału gramofon analogowy

Wybrane parametry:

  • układ dwukanałowy, stereofoniczny
  • wzmocnienie k=38 dB (f=1kHz)
  • napięcie wejściowe (maksymalne) 55 mV
  • stosunek sygnał/szum > 78 dB
  • zniekształcenia nieliniowe < 0,08% (w całym paśmie)
  • napięcie zasilania 7 ÷ 15VDC (koniecznie stabilizowane)
  • wymiary płytki 41x53mm

Projekt AVT 1023 EP 11/94 (v2 01/2018)
