W styczniowym wydaniu EP jeden z tematów głównych dotyczy zasilania. Jednak tym razem, skupiliśmy się na dwóch praktycznych zagadnieniach. Po pierwsze, opisaliśmy kluczowe problemy napotykane przy prowadzeniu obwodu masy na płytkach układów analogowo-cyfrowych. Jest to bardzo istotne w odniesieniu do aktualnego sposobu projektowania elektroniki, gdzie w ramach jednej płytki integrowane są obwody zasilania, analogowe i cyfrowe. Na konkretnych przykładach pokazaliśmy jakie rozwiązania stosować, aby uniknąć komplikacji. Drugim zagadnieniem jest dobór dławika w obwodzie zasilania. Jednak nie chodzi o układ przetwornicy impulsowej, ponieważ te zwykle mają konkretne wytyczne co do parametrów zastosowanej indukcyjności. Rozpatrzymy kilka wariantów doboru dławika filtrującego zasilanie np. w obwodzie zasilania przetwornika ADC. Udowodnimy, że niewłaściwie dobrana indukcyjność może wręcz wzmocnić zakłócenia, zamiast je tłumić.

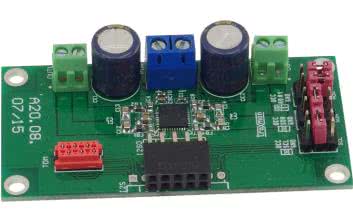

Dział projektów otwieramy Cyfrowym wzmacniaczem mocy stereo z interfejsem I2S, który został zbudowany na bazie układu SSM3582 firmy Analog Devices. Charakteryzuje się doskonałymi parametrami - osiąga moc 2×15 W, pracuje w klasie D ze sprawnością sięgającą 90%, posiada przetwornik DAC o rozdzielczości 24 bit i próbkowaniu 192 kHz. Może posłużyć do realizacji mobilnych systemów nagłośnieniowych, układów transmisji sygnału audio poprzez sieć Ethernet czy wielokanałowych głośników aktywnych. Pozwali w prosty sposób poszerzyć funkcjonalność zestawu AudioDSP czy Raspberry Pi.

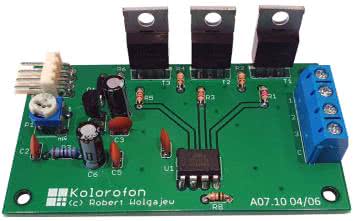

Kolejnym ciekawym projektem, nie tylko pod względem funkcjonalności, ale także z powodu zastosowanego rozwiązania programowego, jest 3-kanałowy sterownik oświetlenia sterowany sygnałem audio – Kolorofon. Pierwotnie, urządzenia tego typu realizowane były w sposób analogowy, poprzez zastosowanie filtrów pasmowych. Każdy z kanałów sterowany był sygnałem audio z innego zakresu częstotliwości, dając ciekawy efekt wizualny pogłębiający doznania dźwiękowe. Prezentujemy podobne urządzenie zrealizowane z użyciem techniki mikroprocesorowej.

W tym wydaniu znajdziecie wiele innych, równie ciekawych projektów, jak np. Sekwencyjny włącznik oświetlenia, czy Karta sieciowa z interfejsem USB, oraz olbrzymią porcję wiedzy m.in. o konstrukcjach respiratorów, które opracowano, aby wspomóc leczenie w czasach pandemii, czy o niezwykle ciekawym Systemie sterowania oświetleniem Philips Hue, który można uruchomić na komputerach jednopłytkowych.

Zapraszam do lektury,
Damian Sosnowski
