Pierwszym blokiem zasilacza jest bezmostkowy konwerter totemowy AC-DC i dopiero za nim znajduje się właściwy półmostkowy konwerter LLC-DC. Przedni konwerter zapewnia korekcję współczynnika mocy (PFC) i redukcję zniekształceń harmonicznych (THD). Przetwornica LLC zapewnia bezpieczną izolację strony wtórnej oraz ściśle regulowane napięcie wyjściowe.

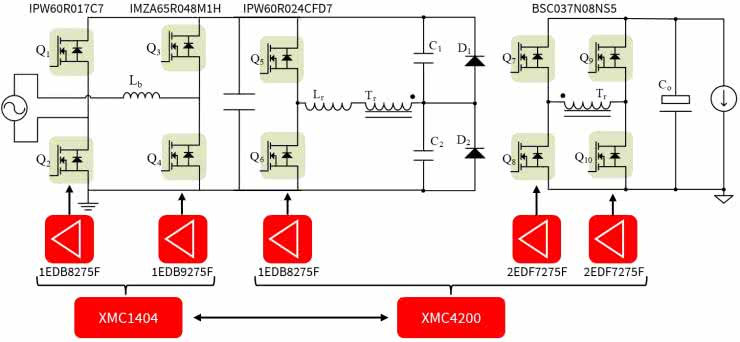

Rysunek 1. Schemat blokowy zasilacza
Zasilacz jest kontrolowany cyfrowo za pomocą mikrokontrolerów XMC. Dzięki zastosowaniu podzespołów mocy z technologiami CoolSiC, CoolMOS i OptiMOS zasilacz charakteryzuje się bardzo wysoką sprawnością, która może wynosić nawet 97,5%. Zasilacz przeszedł test zgodności wstępnej EMC klasy B.
Rysunek 2. Fragment dokumentacji dołączonej do projektu
Dokumentacja układu: www.farnell.com
Strona dystrybutora zestawu ewaluacyjnego: pl.farnell.com
